led背光源结构原理分析

2018-10-23

LED背光源结构
led背光源结构

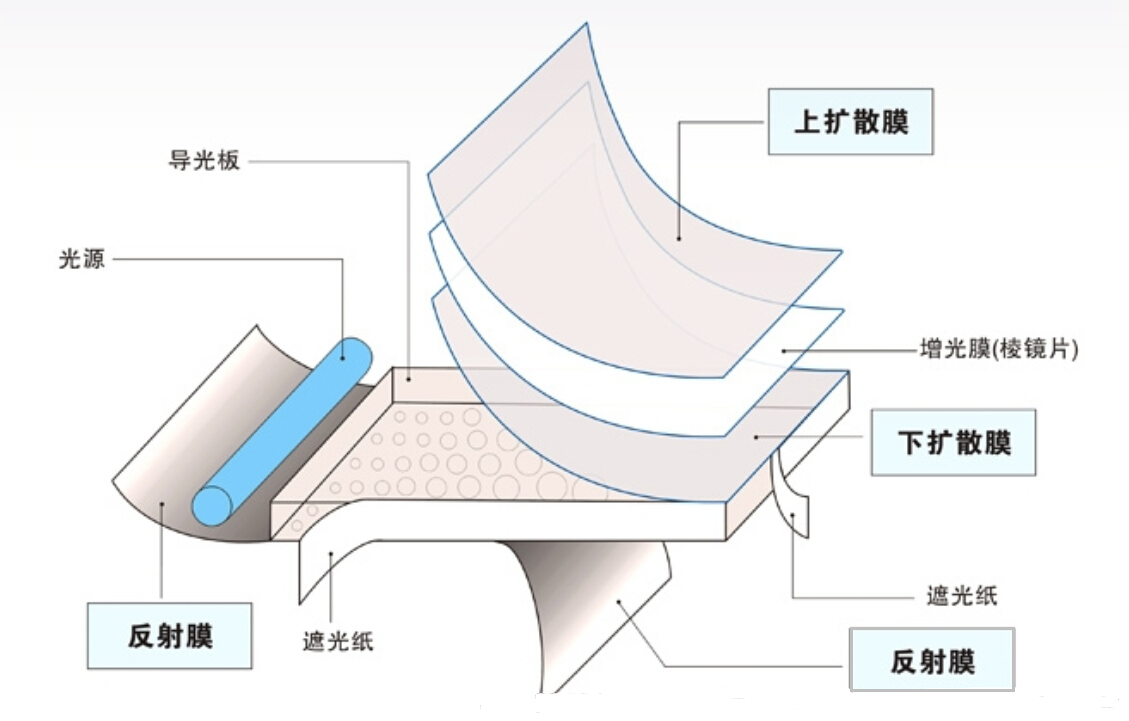

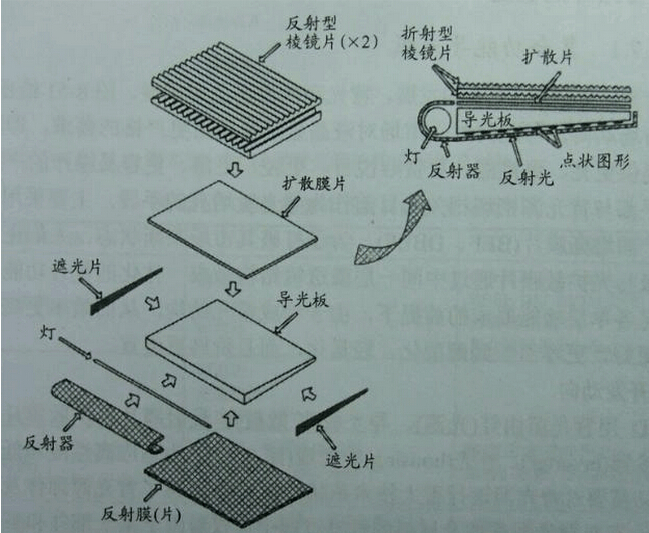

led背光源结构示意图
从上图可知,LED背光源的制造,是从由丙烯酸树脂制作导光板开始,然后在导光板上制作使光散射的白色点图案,而后贴附反射膜片、扩散片、棱镜膜片等光学膜片,并进行组装,之后装配LED灯光反射器等,组装完成背光源。
led背光源导光板结构及原理

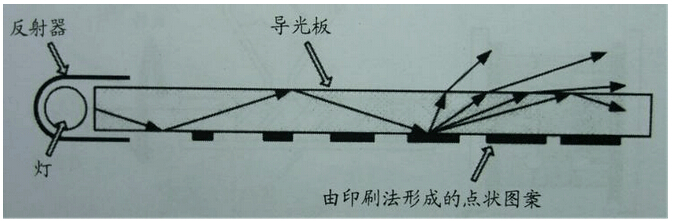

led背光源导光板原理
如上图所示,LED贴片灯背光源需要将贴片灯发出的光,在导光板内全反射的同时向前传播,导光板底部的反射点图形有规律变化,入射角小于全反射角的部分光能从导光板上表面射出,将线光源变为面光源

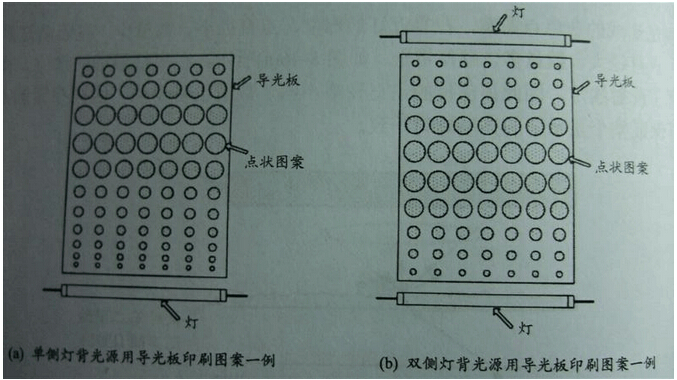

led背光板导光板原理
如上图所示,导光板底部的反射点,由丝网印刷法形成的白色点图案,在靠近灯的部位,点直径小、数量少;在远离灯的部位,点直径大、数量多;而在离灯最远的部位,由于设置了反射膜片,因此点直径略小些,数量也略少些。如此设置,保证整个显示屏亮度均匀一致。
(1)射出成形开始之前,首先打开模具,并保持一定间隙。
(2)向模具中注入树脂填充。
(3)伴随填充,模具内的压力升高,伴随定位杆的伸长,模具打开的间隙变大。
(4)树脂填充完毕之前,在模具腔内填充树脂,经探测证实填满之后,高速加压。
(5)树脂填充之后,在保压的同时进行阶梯压力控制。
(6)在冷却完成之前,一直保持最终压力,冷却完毕则制成导光板。
led背光源增光片结构及原理
增光片用来提高屏幕亮度,分为折射型增光片(向上设置棱镜)和全反射型增光片(向下设置棱镜)两种。折射型增光片是将可塑性树脂膜片在高压下转印而成。

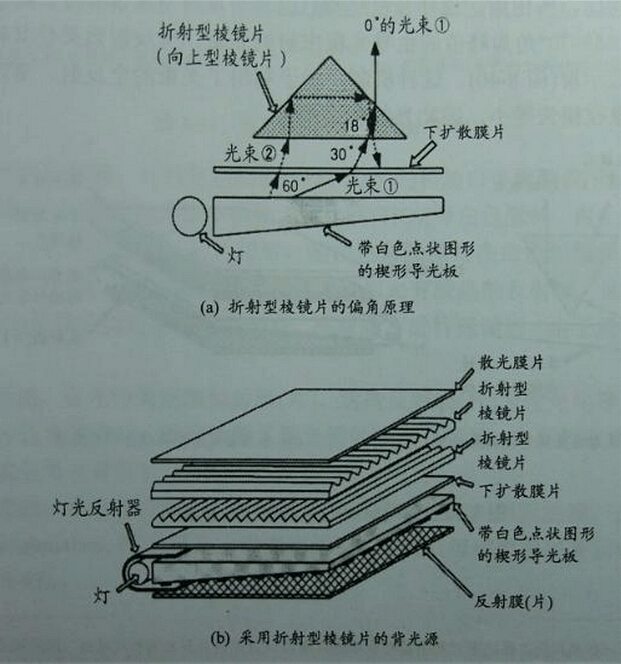

led增光片原理1
如上图所示,折射型膜片的顶角是90度,上下两块相互正合使用。为产生偏角效应,在其下部设置下扩散膜片(简称扩散片),进一步还要设置导光板、反射膜片等;还要在导光板下印刷白色点图案。利用该图案的散射效果,产生大约60度的出射光束,再利用下扩散片的散射折射效果,变为30度的出射光束,进一步由折射型增光片,使光束法线方向射向显示屏。这样,由相互正交的两块增光片,将光面上的各成分向法线方向集中,从而提高亮度。这种机制,由于存在Fresnel反射损失和光的吸收损失,光的利用率有所降低。
全反射型增光片是在聚酯(polyester)膜片上利用紫外线硬化型树脂,转写为增光片的形状而形成的。

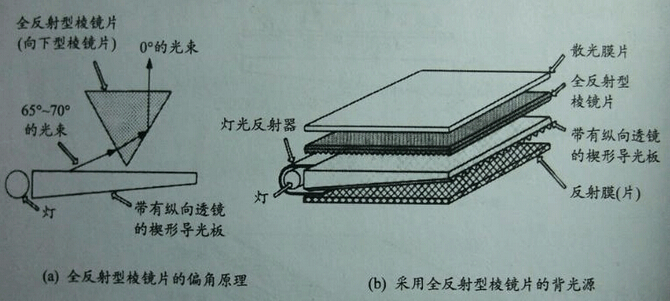

led背光源增光片
如上图所示此种棱镜膜的顶角为60-70度,同扩散膜片、带有透镜的导光板、反射膜片等组合使用。对于65-70度由导光板出射的光束,全反射效果使其法线方向射入显示屏。与折射型增光片相比,所使用的部件和材料较少,而且由于利用了光的全反射,Fresnel反射损失和光的吸收损失较小,使光的利用率提高。
led背光源反射膜结构及原理
LED背光源反射膜片通常设置于导光板的底部,用于使光向导光板内部反射以减少行进光的衰减;而位于灯管周围的反射膜,则是为了高效率地取出灯光。
led背光源扩散膜结构及原理
扩散膜片又称散光膜片,用于增加光的扩散、防止显示斑驳、提高液晶屏亮度。制作方法有的是使PET(poly ethylent terephthalate 聚酯)膜片表面粗糙化,有的则是在PET表面封入。
